用於LED園藝的4000W大容量前端集中電源

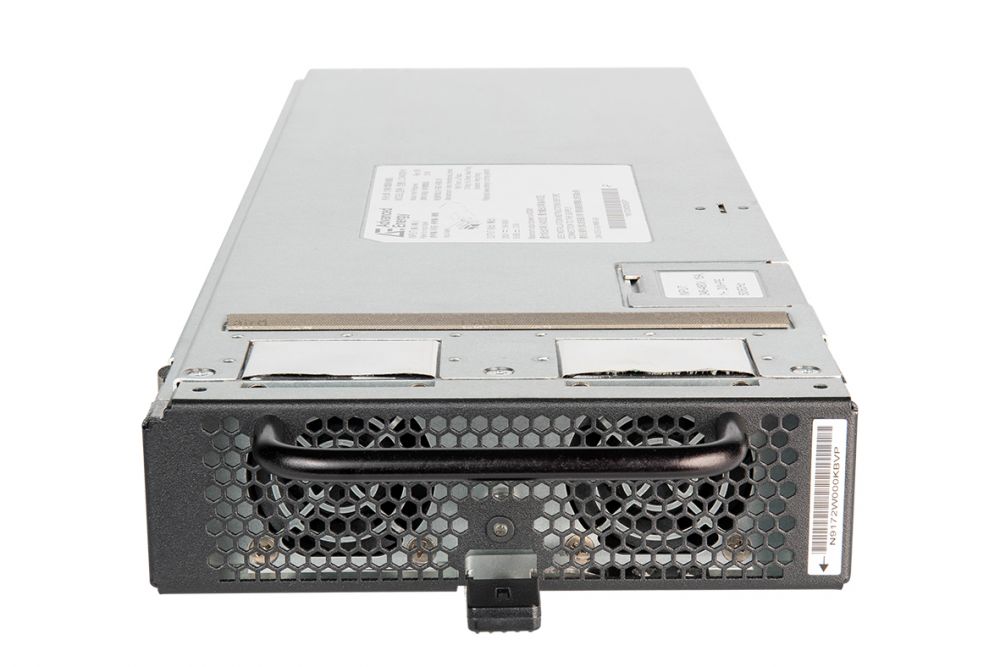

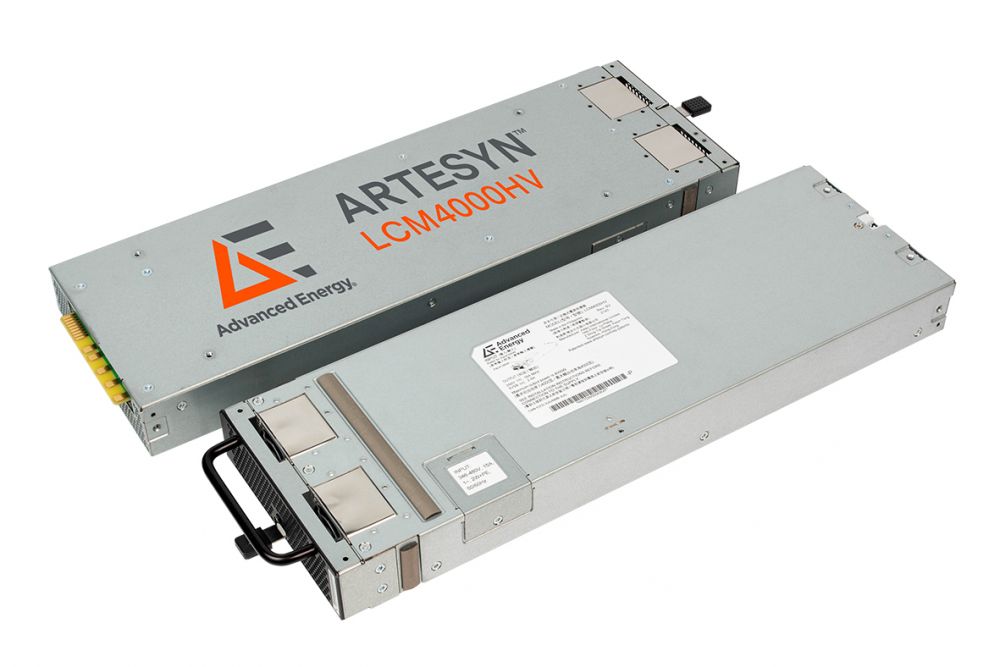

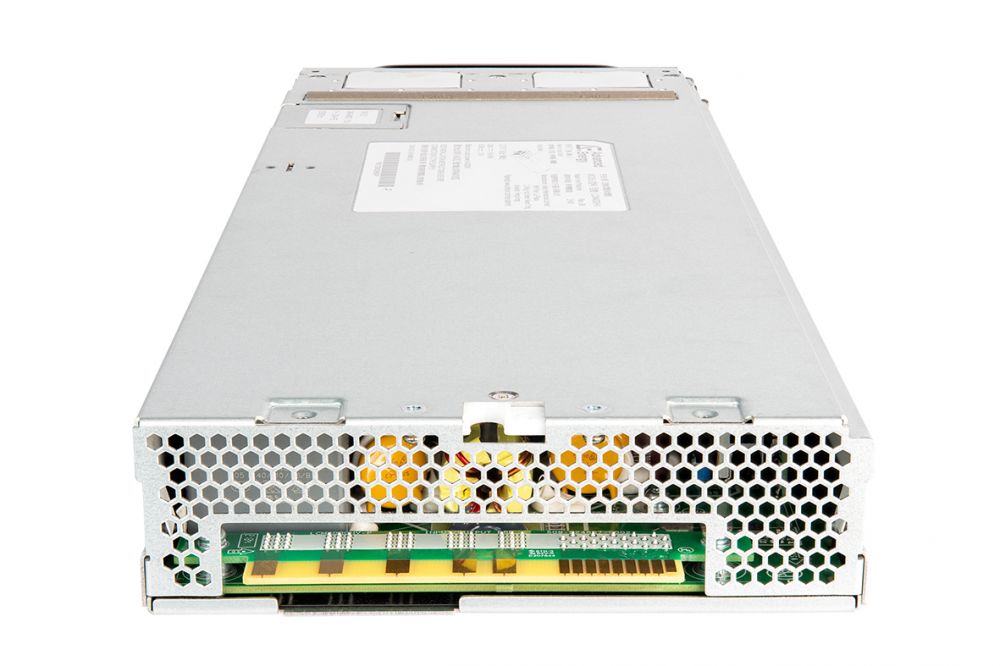

LCM4000HV係列

Advanced Energy的Artesyn LCM4000HV係列和相關的LCM12K安裝架專為中大型LED照明和園藝應用提供集中電流源而設計。獨特的輸入設計允許來自單相到三相電源的208 VAC到600 VAC的所有標準AC輸入。每個4kW塊的輸出在100VDC到300VDC之間的輸出電壓範圍內提供0到16A的無閃爍電流源。高標稱工作電壓提供了較低成本的標準布線和較高效率的優點，在長距離上具有最小的電壓降。19“1U機架安裝式托架專為4千瓦模塊的熱插拔更換而設計，提供了高可靠性和簡單的維護。

特點規格技術文檔

特點

38瓦/立方英寸
4000W輸出功率
480毫米x 140毫米x 40.3毫米
高效率：高達94%
符合DLC 2.1要求
單相或三相
輸入範圍187-264 VAC；311-528真空
輸入頻率47至63 Hz，標稱50/60 Hz
264/528 VAC時的浪湧電流峰值<60A
功率因數0.98@100%負載，208VAC
諧波符合IEC 61000-3-12要求
180 VAC時的最大輸入電流為25A
180 VAC時空載功率最大35W
效率高達95.2%
泄漏電流<5mA@264/528 VAC，60 Hz
輸出上升時間最大80 mSec
保持10毫秒（最小值）
標稱輸出電壓250 VDC
最大輸出電流16.0安培
最大輸出功率4000W
輸出調整範圍100 VDC至300 VDC
標稱輸出電壓調整精度+/-0.5%（數字）+/-1%（模擬）
輸出靜態調節0.5%線路，0.75%負載（標稱）
線路瞬態/負載瞬態+/-3%，標稱值的+/-5%
波紋%噪聲（P-P）標稱值的0.5%
最大輸出電容600 uF
模擬控製0-10VDC；0-24VDC
初級至PE 4000 VDC
一次至二次4000 VDC
二次至PE 3200 VDC
主至用戶可訪問6000 VDC
輔助至用戶可訪問的5000 VDC
每個機框最多3個模塊
數字和模擬通信
DSP控製
風扇冷卻的灰塵控製
五年保修
工業安全
低成本
易於縮放（模塊/機框/機架）
支持Artesyn iTS和IHLC
變速“智能風扇”
寬輸入電壓範圍
輸入熔斷兩條線路熔斷
數字通信MODBus
電壓範圍設置並行或串行（客戶可配置）

規格

技術文檔

LCM4000HV data sheet
